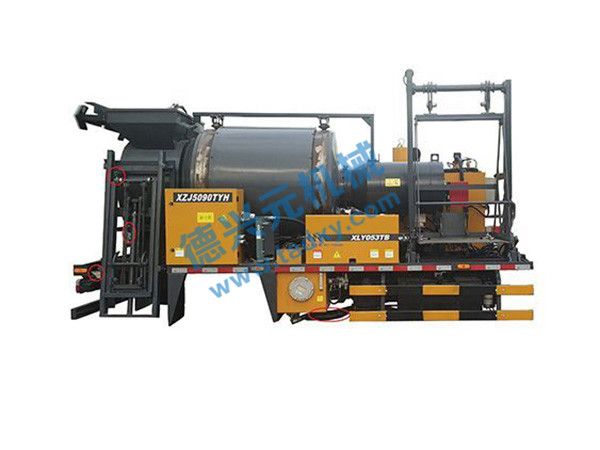

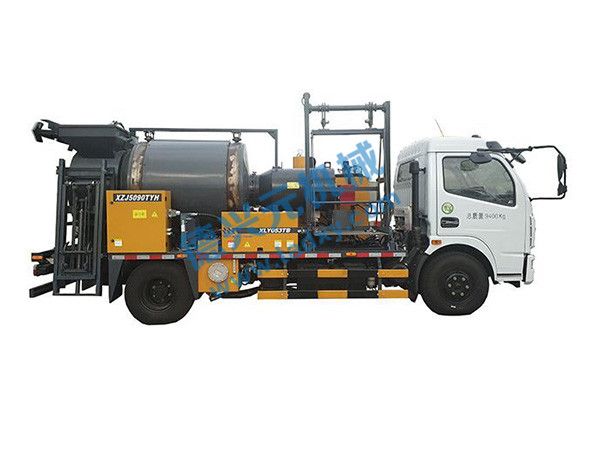

XZJ5090TYH（XLY053TB）路面養護車
1 概述
XZJ5090TYH（XLY053TB）路面養護車適用于高速公路、國省干線、市政道路瀝青路面坑槽病害快速修補，能滿足冷成品混合料快速加熱、銑刨舊料再生加熱、現場炒制瀝青混合料等多種施工工藝要求；具有一機多能、操作方便，可靠性高的特點。
2 主要性能與特點
*采用底盤變速箱取力為工作裝置提供動力，性能可靠
*采用減速電機驅動旋轉滾筒，摩擦傳動，運轉平穩，噪聲、振動及沖擊小
*熱風循環滾筒料倉加熱系統，有效加熱容積0.5m3，加熱速度快，節能環保
*優化的滾筒螺旋出料系統，出料速度快，無殘留
*具備液壓上料、瀝青混合料加熱、瀝青噴灑、出料、廢料儲存等多種功能，可選配切割機、液壓破碎鎬對基層病害快速切割、破碎，并可選配手扶單鋼輪壓路機壓實路面
*導熱油加熱瀝青系統，瀝青輸送量自動計量，控制準確
*電加熱乳化瀝青噴灑系統，采用自動伸縮噴灑管，具備柴油及氣壓清洗功能
*液壓升降壓路機托架置于駕駛室后方，操作安全方便
*液壓動力（14MPa）輸出，可快速連接液壓鎬等輔具
*5kW電力輸出（380V/220V）接口，可外接照明及電動輔具
*高低壓分區儀表箱，顯示器實時顯示工作參數，安全方便
項目 | 單位 | 參數 | |
產品型號 | - | XZJ5090TYH(XLY053TB) | |
作業性能參數 | |||
滾筒料倉 | 有效容積 | m3 | 0.5 |
加熱方式 | / | 熱風循環 | |
出料速度 | kg/ min | 380 | |
上料斗容積 | m3 | 0.11 | |
旋轉料倉單次加熱時間 | min | 15～20 | |
上料方式 | / | 液壓自動 | |
熱瀝青系統 | 箱體容積 | L | 480 |
加熱方式 | / | 柴油燃燒器 | |
乳化瀝青系統 | 箱體容積 | L | 40 |
加熱方式 | / | 電加熱（1kW） | |
柴油清洗箱容積 | L | 15 | |
底盤性能參數 | |||
型號 | / | 東風多利卡EQ1090SJ8BDC | |
發動機型號 | / | CY4SK251 | |
發動機功率/轉速 | kW/r/min | 115/2800 | |
驅動型式 | / | 4×2 | |
排放標準 | / | 國Ⅴ | |
行駛速度 | km/h | 103 | |
上裝發電機參數 | |||
型號 | / | FD1F2-4 | |
功率 | kW/r/min | 22/1500 | |
整機尺寸參數 | |||
離地間隙 | mm | 210 | |
接近角/離去角 | ° | 21/11.5 | |
外形尺寸(長×寬×高) | mm | 6600×2340×2950 | |
整機質量參數 | |||
整備質量 | kg | 8250 | |
總質量 | kg | 9400 | |
輔助工具（選配）：壓路機、液壓鎬、切割機、吸塵器、吹風機、沖擊夯、平板夯等 | |||
